一、化合物簡況
1、化合物特質:
- 讀取工作電壓規模較:3.0V-32V
- 模擬輸出工作電壓企業規模:2.0V-30V
- 可代碼旋鈕谷值直流電壓:20A
- 開關按鈕頻率和次數:150KHz/300KHz
- 集成全快充和談、buck-boost充充放合理器、外接電源路經進行
- 撐持AACC采取、一體化I2C網絡通訊
- 電芯實例3V-4.5V可每10mV累加設計
- 兼容性測試器防拉死線電壓VINREG可每10mV遞加導入
- 打出打出電流大小僅限可每10mA增加編輯器
- 工作輸出工作電壓可每10mV增加導入
- 撐持欠壓、過壓、過流、跳閘、溫度因素等無球
- 集成型LDO

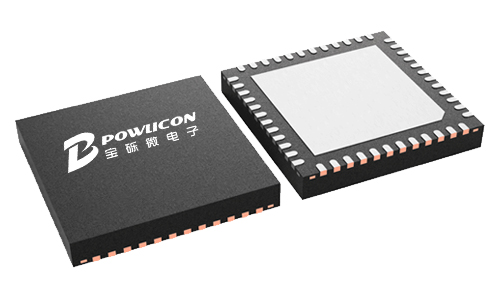

- 芯片封裝:QFN5x5-48

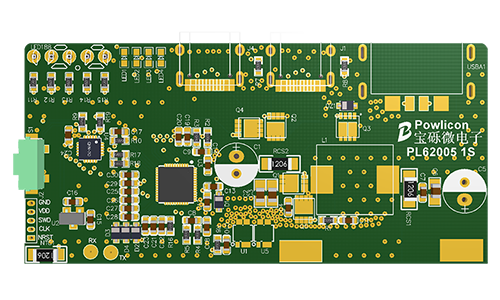

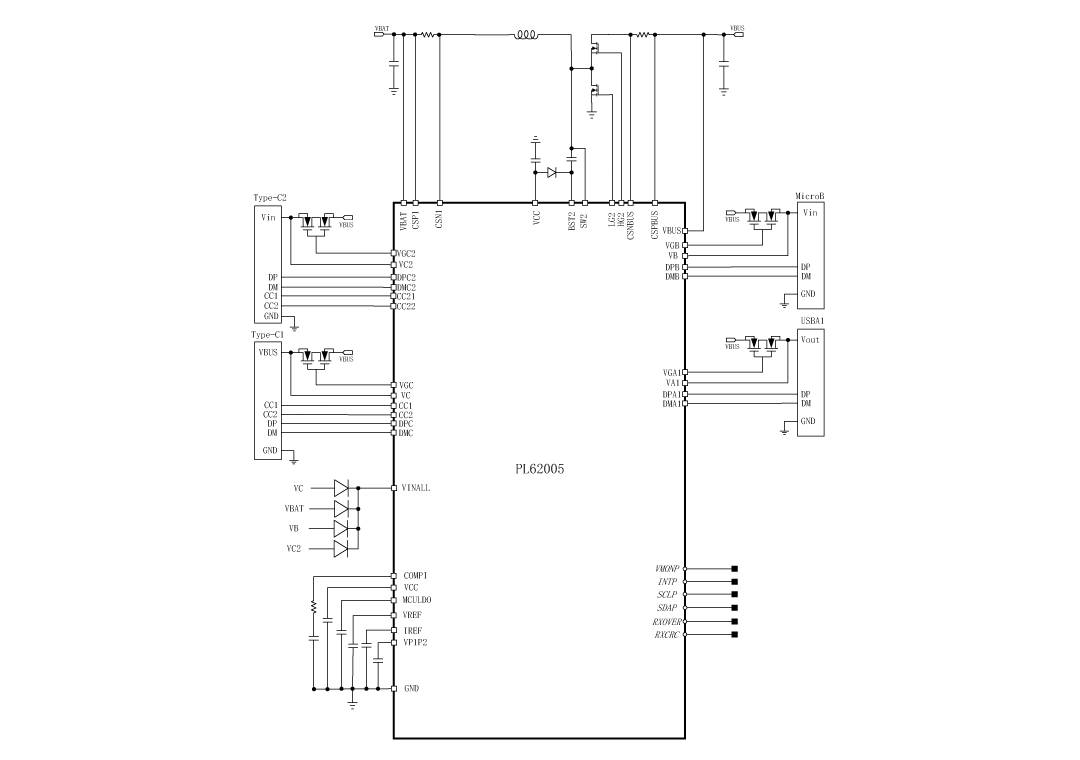

2、借助依據圖:
3、副產物描繪
PL62005是一款種款高效率的的關聯雙線穩壓/升壓快速充小家電,集都是飛速快速蓄電和談。它是一款種個作用與好處周到且矯捷的穩壓/升壓快速充小家電手機平臺,專為大居多具有 Type-C 端口號設置設置并撐持 PD 和談的飛速快速蓄電合理利用率而總體目標。 PL62005市場機制 I2C插口便與MCU通信技術,為電動車充電器和數據傳輸線接線鼻子市場機制超常見高壓檢側作用與好處,能切確地對電動車充電器感應功率大小、數據傳輸線感應功率大小和多至 4 個 USB 端口號設置設置的感應功率大小暫停感應功率大小檢側。它再也不能一切都 USB 端口號設置設置的 CC1、CC2、DP、DM 通信技術旌旗燈號市場機制超常見高壓撇清。PL62005就能與通用性的MCU攜手任務卡,為常見飛速快速蓄電合理利用率,如挪動主機電源模塊、電動車充電器組或攜便式儲電主機電源模塊等,市場機制一款幾乎、轉型升級且矯捷的升降壓快速蓄電機制。 在電池快充模式下,它以穩壓模式為電池電池快充。PL62005 撐持涓流電池快充、恒流(CC)電池快充和恒壓(CV)電池快充發放。電池快蓄電阻值和電池快蓄電阻值能途經操作過程兩人 12 位的數模互轉器(DAC)已停程序編寫設制。 PL62005具備著 I2C 插孔,是以消費者都可以經途的時候 I2C 解乏合理手機e續航或感應感應電流方式,并對手機e續航感應感應電流、手機e續航的電阻、輸入打印輸出的電阻和輸入打印輸出感應感應電流情人節限定停此代碼設計。它還能探測幾斤四位 USB 串口的管理實力,并供求平衡四位NMOS柵極推動器,以自力合理工作效率路徑。消費者還都可以采用 I2C 來探測DC-DC包塊以至于全都體制的管理實力。 PL62005還供求平衡了 VMONP 引腳,經過期間該引腳,MCU就可以馬上評估 VBUS、VBAT、IBUS、IBAT和每個端口號的電壓。一切都是那些表現簡化法了網絡體系中想法,并減退了BOM成本。PL62005撐持欠壓擋拆、過壓擋拆、過流擋拆、發生故障擋拆和過溫擋拆,以以保證網絡體系中在差其他相當環鏡下的穩定性。

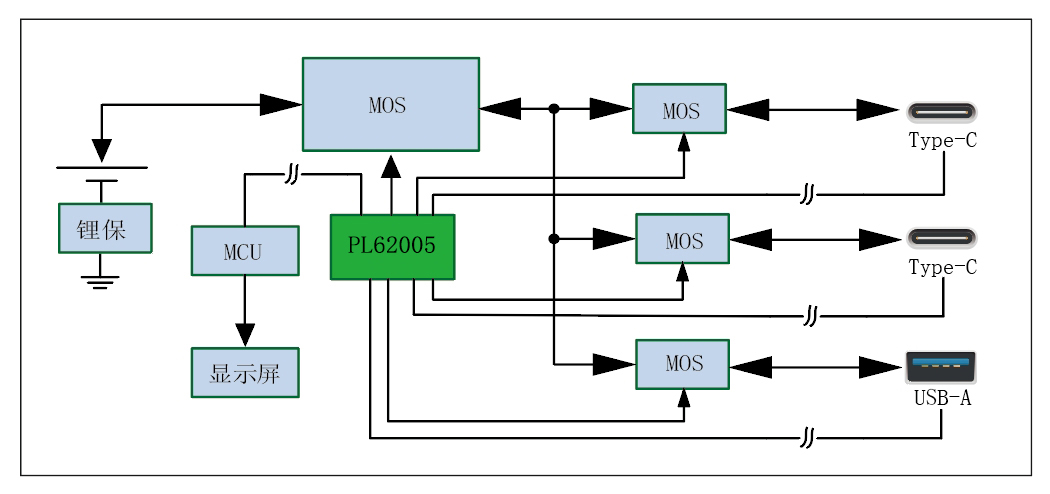

4、楷模采取處景
- 挪動電原
- 干蓄電池
- 鋰陰陽離子鋰電池專研器
- 一體式式裝備
- 互通魔鬼司令電動車充電法寶
- 智力USB墻壁插座

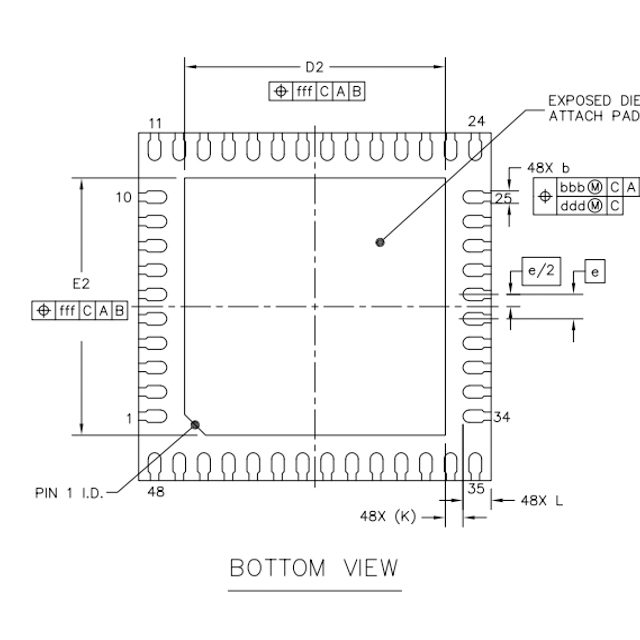

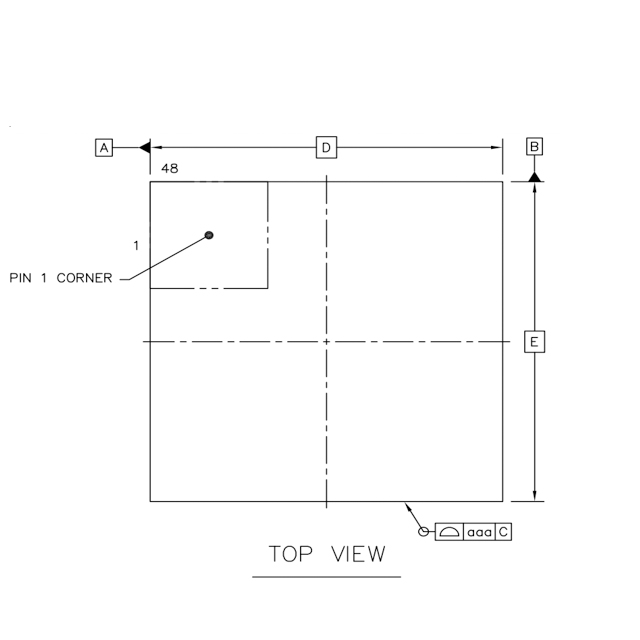

5、封裝形式資料

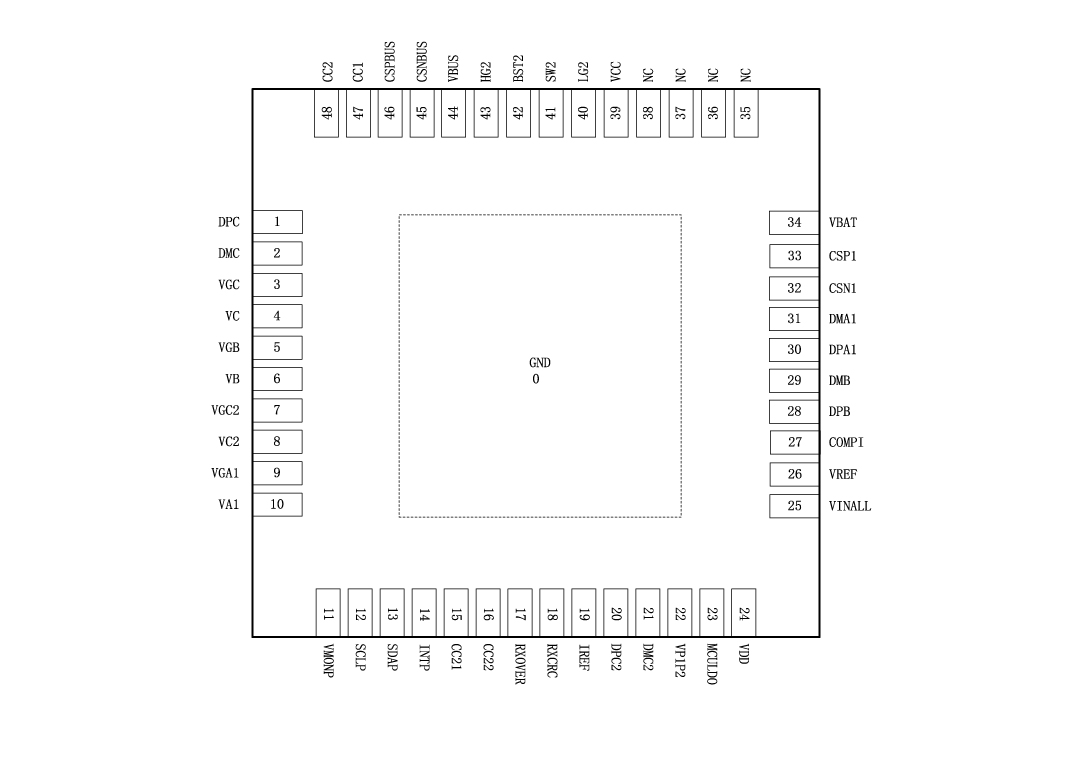

6、管腳界說和營養價值描繪
管腳的功效描定
序號 | 稱號 | 描寫 |
---|---|---|
0 | GND | 封裝的外露焊盤,用于外部電路的接地毗連 |
1 | DPC | C1 端口的 D + 旌旗燈號 |
2 | DMC | C1 端口的 D - 旌旗燈號 |
3 | VGC | 用于節制 C1 端口外部 NMOS柵極驅動器 |
4 | VC | 用于檢測 C 端口的電壓 |
5 | VGB | 用于節制 B 端口外部 NMOS 的柵極驅動器 |
6 | VB | 用于檢測 B 端口的電壓 |
7 | VGC2 | 用于節制 C2 端口外部 NMOS 的柵極驅動器 |
8 | VC2 | 用于檢測 C2 端口的電壓 |
9 | VGA1 | 用于節制 A1 端口外部 NMOS 的柵極驅動器 |
10 | VA1 | 用于檢測 A1 端口的電壓 |
11 | VMONP | 用于檢測 VBUS、VBAT、IBUS、IBAT,和 A/B/C1/C2 端口停止 MOS 管的壓降。將該引腳毗連至MCU |
12 | SCLP | I2C 時鐘線。毗連一個上拉電阻(典范值為 10kΩ )。毗連至 MCU |
13 | SDAP | I2C 數據線。毗連一個上拉電阻(典范值為 10kΩ )。毗連至 MCU |
14 | INTP | 用于間斷旌旗燈號的開漏輸出。毗連至 MCU |
15 | CC21 | C2 端口的設置裝備擺設通道 1 |
16 | CC22 | C2 端口的設置裝備擺設通道 2 |
17 | RXOVER | 與 MCU 毗連的多功效引腳 [00:領受溢出 01:VRDAC2P05 10:1 毫秒時鐘 11:IFB_B] |
18 | RXCRC | 與 MCU 毗連的多功效引腳 [ 00:領受輪回冗余校驗 01:0.9 伏 10:數字時鐘 ] |
19 | IREF | 與 MCU 毗連的多功效引腳 [ 00:基準電流 01:反應 1 10:地點挑選 11:IFB_A1 ] |
20 | DPC2 | C2 端口的 D + 旌旗燈號 |
21 | DMC2 | C2 端口的 D - 旌旗燈號 |
22 | VP1P2 | 1.2 V電源 |
23 | MCULDO | 外部電源供給 |
24 | VDD | 外部 5 伏線性穩壓器的輸出; 在 VDD 引腳和地之間毗連一個1μF的電容,盡能夠接近芯片安排 |
25 | VINALL | 芯片的電源供給。經由過程高壓肖特基二極管毗連到電源。在此引腳和地之間毗連一個1μF的電容,盡能夠接近芯片安排 |
26 | VREF | 電壓節制環路的基準電壓 |
27 | COMP | 偏差縮小器的輸出和脈寬調制(PWM)比擬器的輸出。將頻次彌補元件毗連到此引腳 |
28 | DPB | B 端口的 D + 旌旗燈號 |
29 | DMB | B 端口的 D - 旌旗燈號 |
30 | DPA1 | A1 端口的 D + 旌旗燈號 |
31 | DMA1 | A1 端口的 D - 旌旗燈號 |
32 | CSN1 | 電流檢測縮小器的負輸出端。毗連到 VBAT(電池電壓)側電流檢測電阻的一端 |
33 | CSP1 | 電流檢測縮小器的正輸出端。毗連到 VBAT 側電流檢測電阻的一端 |
34 | VBAT | 電池電壓或輸出電壓; 在此引腳和地之間毗連一個1μF的電容,盡能夠接近芯片安排 |
35,36,37,38 | NC | 該引腳為浮動引腳,不電氣毗連 |
39 | VCC | 高端和低端驅動器的電源 |
40 | LG2 | 開關 MOS 管的低端柵極驅動器 |
41 | SW2 | 電源開關引腳。將該引腳毗連至電感器的開關節點 |
42 | BST2 | 自舉引腳在SW和BST之間毗連一個0.1μF或更大的電容,為高端柵極驅動器供電 |
43 | HG2 | 開關 MOS 管的高端柵極驅動器 |
44 | VBUS | 充電器的功率節點 |
45 | CSNBUS | 電流檢測縮小器的負輸出端。毗連到電流檢測電阻的一端 |
46 | CSPBUS | 電流檢測縮小器的正輸出端。毗連到電流檢測電阻的一端 |
47 | CC1 | 為C1 端口設置裝備擺設通道 1 |
48 | CC2 | 為C1 端口設置裝備擺設通道 2 |
二、匠人word表格
范例 | 標題 | 上傳時候 | 文檔下載 |
有機物金橋銅業跨接線的截面積大小書(英文版) | PL62005_Datasheet_en_R1.0 | 2025/04/09 | PDF下載 |
三、用年度計劃
序號 | 標題 |
1 |
CCA/單串/18-27W充電寶計劃
|
